接地電阻在線監測系統概述
接地技術的引入是為了防止電力、電子等重要設備遭受雷擊和由于某種原因?qū)е碌脑O(shè)備漏電、靜電等而采取的保護性措施，目的是把其產生的電流通過接地系統引入到大地，從而起到保護設備和人身安全的作用。由于接地體長年埋于地下，對接地系統的維護檢測周期長，不能及時監測系統的運行參數，在經受長期的酸堿腐蝕、自然災害或人為破壞后，很容易導致系統接地電阻變大，致使接地系統失去應有的保護作用，從而使得接地失效。因此，實時掌握接地系統的運行狀態及運行參數是企業亟待解決的問題。
我公司研制的地網智能在線監測系統是在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻而精心設計制造的，該系統不改變?cè)薪拥叵到y(tǒng)的任何設計結構，采用非接觸測量等在線監測技術，絕不影響接地效果和設施的正常運行，無需自檢、實時檢測、產品可以單個安裝使用，也可以組建成有線網絡系統或無線網絡系統使用，有線網絡系統通過RS485通訊協議傳輸數據，由主通訊器(集中器)、監控軟件、電源適配器、電腦等組成，適合于近距離或礦井下接地電阻監測。無線網絡系統通過GSM/GPRS/4G通訊協議傳輸數據，由主通訊器(集中器)、GSM/GPRS/4G收發模塊、監控軟件、電源適配器、電腦等組成，適合于遠距離或礦井下接地電阻的實時監測。
本產品適用于輸電線路桿塔接地、地下礦井設備接地、氣象防雷接地、石油化工接地、通訊接地、變配電站接地、鐵路設施接地、建筑倉庫接地、電氣設備接地等。特別適用于如石油、石化、防爆行業等大型復雜場所，需要進行保護接地、雷電防護接地、防靜電接地及陰極保護接地系統中。

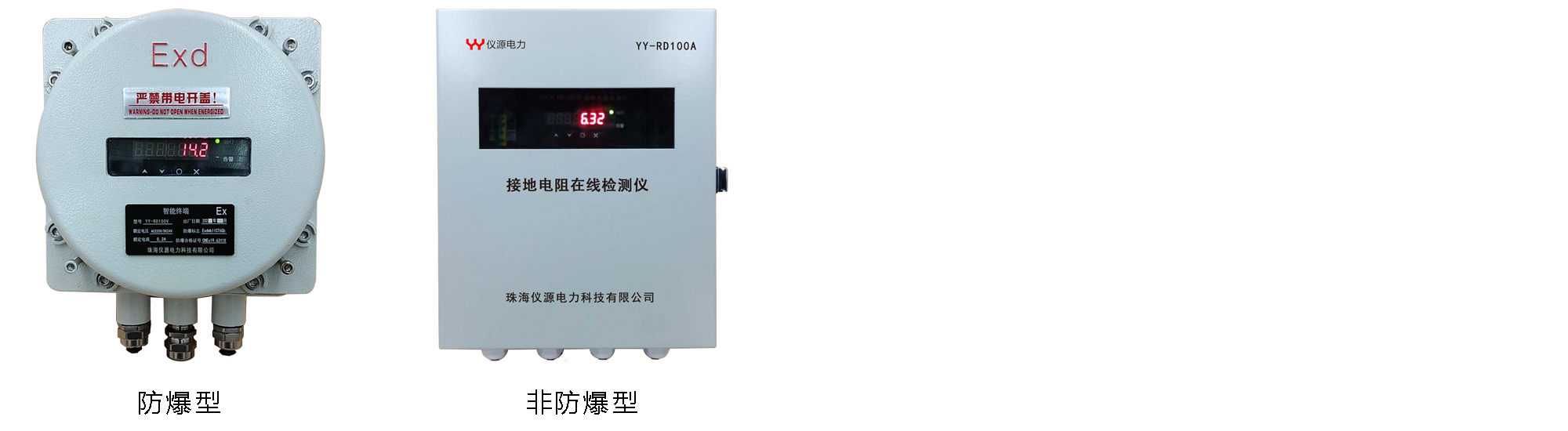

接地電阻檢測儀
接地電阻檢測儀位于現場接地引下線上面，為數據檢測單元，它通過數據采集模塊實時、動態采集接地點的電阻參數，并通過數碼顯示屏直觀顯示各項數據參數，同時將采集的數據信息通過RS485方式上傳到主控單元。當接地電阻超限時，設備報警燈點亮告警，并有報警繼電器報警輸出。
|
參數名稱
|
參數指標
|
|
防爆標準
|
Ex d IIC T6 Gb 防爆型
|
|
防護等級
|
IP65、WF2 可以在室外使用
|
|
裝置電源
|
18～36VDC 電壓二選一，防爆、非防爆通用
|
|
85~265VAC/DC
|
|
電阻量程
|
0.01Ω～100Ω
|
|
分 辨 率
|
0.001Ω
|
|
精 度
|
≤1Ω：誤差≤10mΩ，20℃±5℃，70%RH以下
|
|
≤100Ω：誤差≤±1%
|
|
工作環境
|
-40℃～85℃，濕度≤95%RH（無凝露）
|
|
溢出指示
|
顯示值大于100Ω時，顯示“--”符號
|
|
報警輸出
|
面板報警指示燈，同時輸出
|
|
干接點（帶載5A/220VAC）
|
|
通訊接口
|
RS485（ModBUS
RTU協議），光電隔離
|
|
通訊距離
|
1200米/9600bps
|
|
產品尺寸
|
200mm×200mm×206mm 防爆型
|
|
200mm×280mm×112mm 非防爆型
|
|
地線穿孔尺寸
|
54mm×21mm，閉口式(可以穿過54mmX10mm扁鋼或外徑Ф20mm電纜)
|
|
安 裝
|
地線穿心通過檢測儀中心孔，固定在接地扁鋼上
|

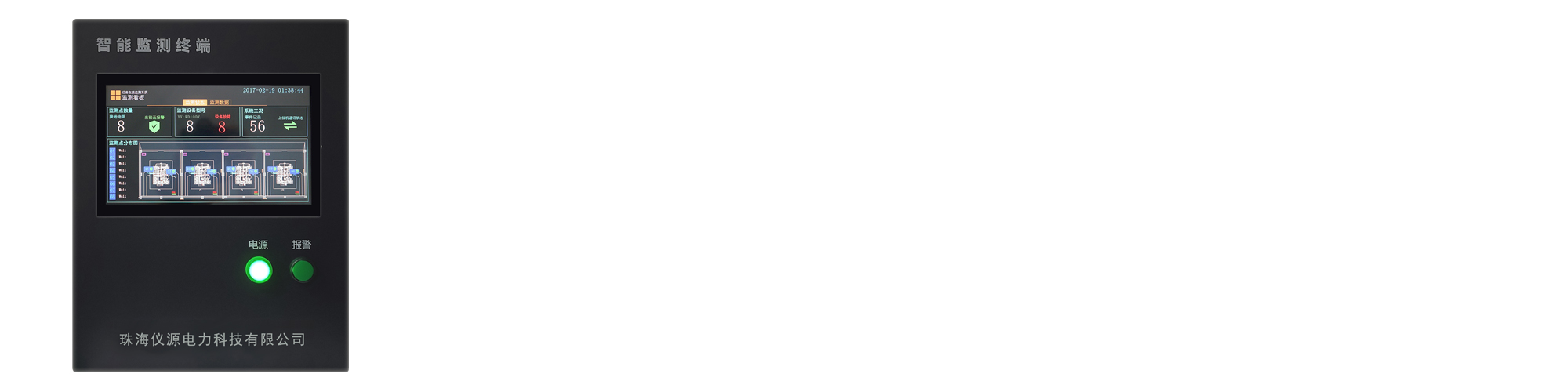

智能監測終端
智能監測終端是一個10.1寸彩色顯示屏，內部集成數據采集存儲、數據上傳、事件記錄報警、曲線數據、數據看板等功能。產品有2個報警干接點輸出，可以擴展報警指示燈、警鈴等。
產品適用于安裝在監控中心、變電站、裝卸平臺控制中心等場合。產品可以采用壁掛式安裝或是獨立嵌入式安裝?？梢圆杉?個通道（每通道32臺設備），2個上傳串口，1個網口，2個報警輸出，4路IO狀態輸入采集。
|
參數名稱
|
參數指標
|
|
工作電源
|
AC/DC 85~265V 功耗：≤10W
|
|
工作條件
|
環境溫度：-30～75℃；相對濕度：5%～95%，無凝露。
|
|
外形尺寸
|
276×192×55mm（嵌入式安裝）
|
|
322×418×100mm（壁掛安裝）
|
|
重量
|
1.5Kg（嵌入式安裝）
|
|
7Kg（壁掛安裝）
|
|
顯示屏尺寸
|
10.1寸（電容觸摸屏）
|
|
數據上傳通道
|
通道數量：2路RS485
|
|
通訊速率：1200~115200bps
|
|
網口上傳通道
|
1路100M網卡
|
|
數據采集通道
|
通道數量：4路RS485；通訊速率：1200/2400/4800/9600
|
|
最大接入設備
|
4×32臺設備
|
|
數據點容量
|
1000點
|
|
歷史數據存儲
|
存1個月數據/每小時存儲一次
|
|
趨勢數據存儲
|
年數據存儲/每天存儲一次
|
|
事件記錄容量
|
292條
|
|
數據更新時間
|
< 3秒
|
|
繼電器輸出
|
2路（1A/220VAC）
|

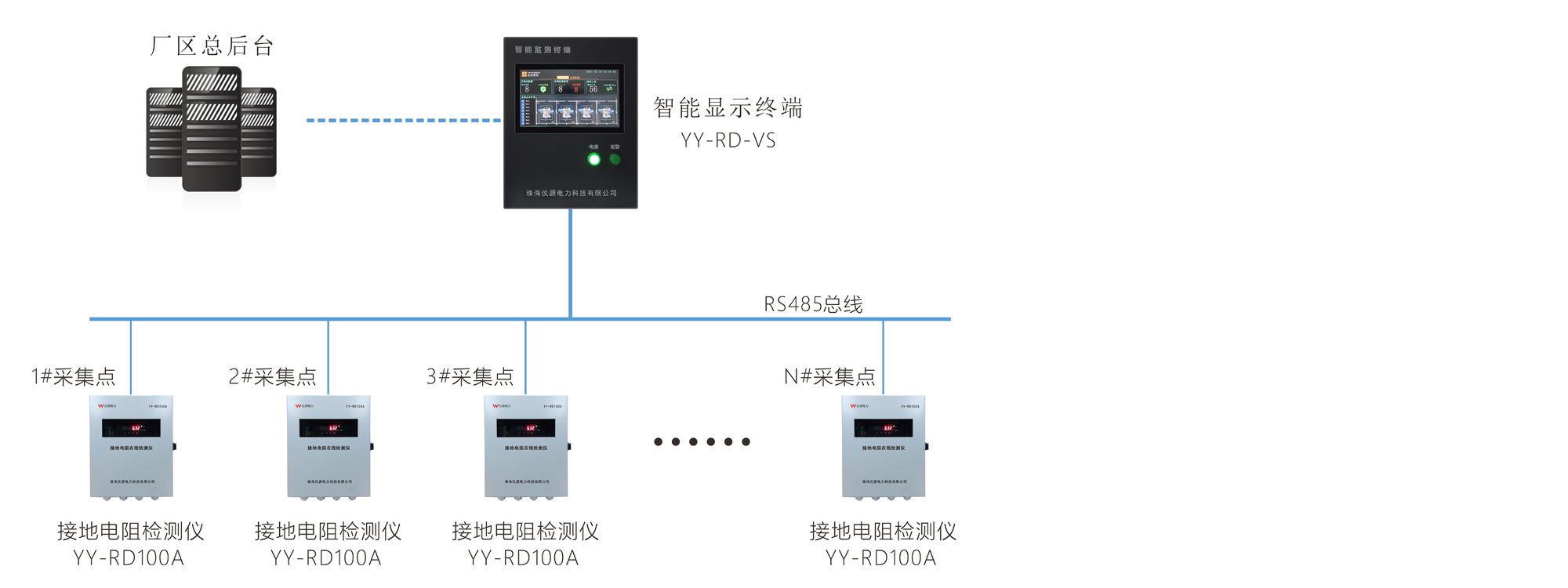

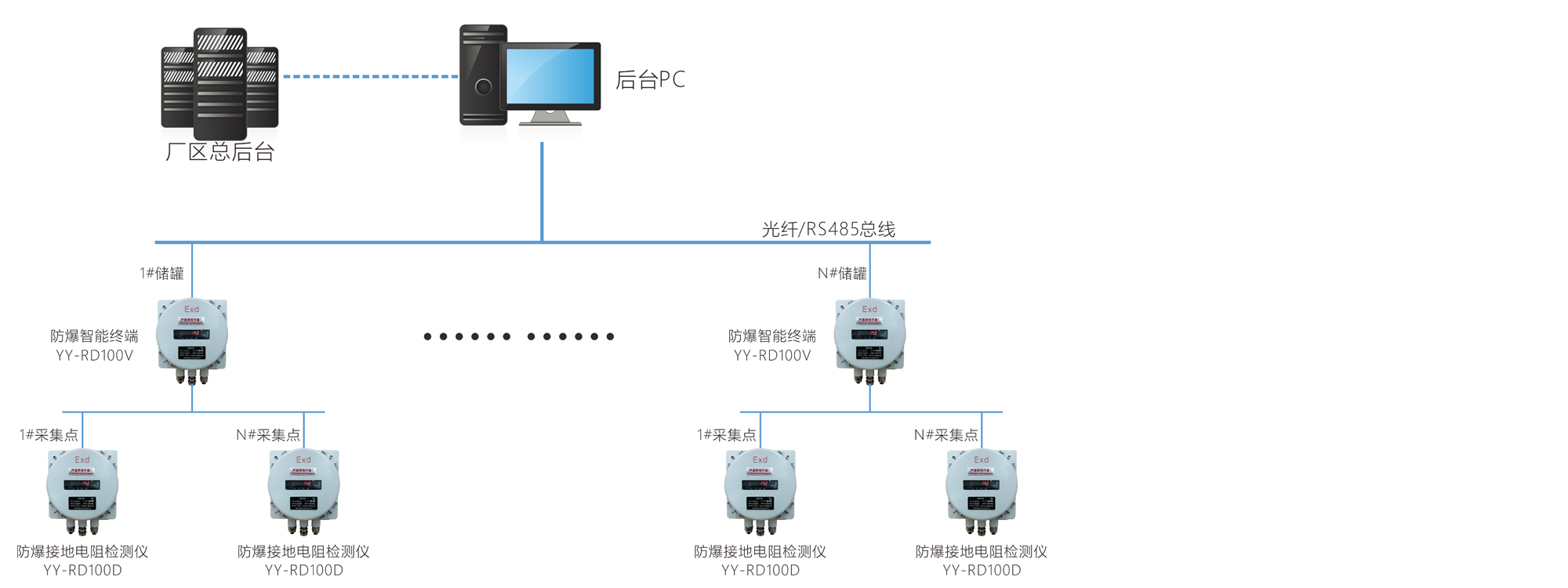

系統拓樸圖
