產品概述

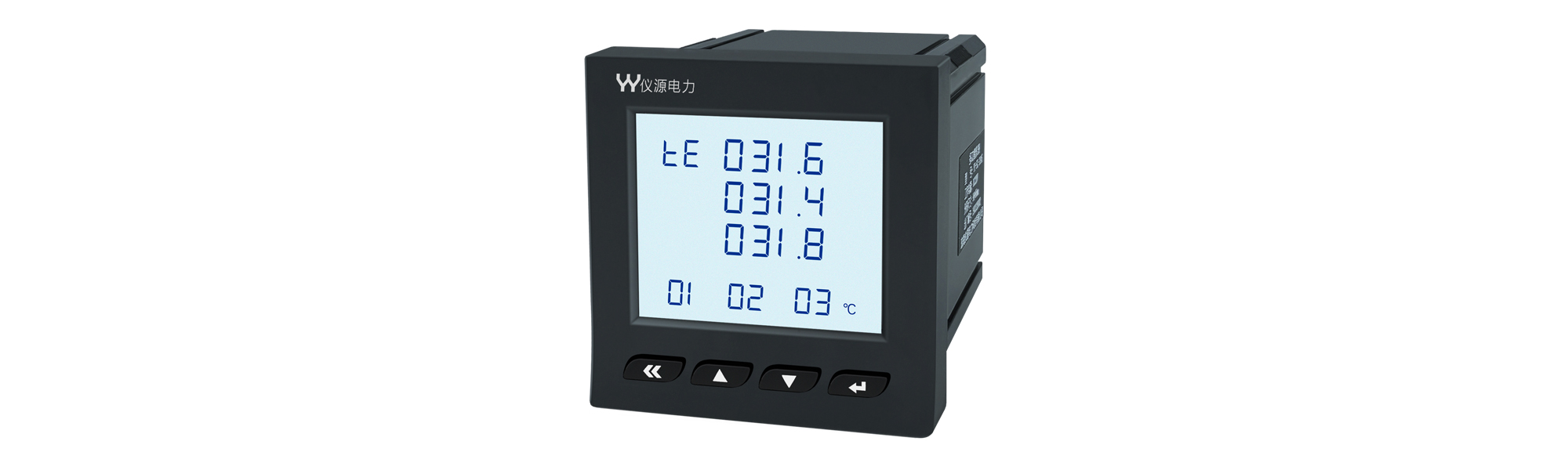

YY-SC-XT電表型無線測溫主機是集高精度電力參數測量與計量、開關量輸入、繼電器輸出、模擬量輸出、網絡通訊及無線測溫功能為一體的數字電力儀表。儀表采用嵌入式安裝，外形美觀、運行可靠、現場接線與操作方便?？蓮V泛用于變電站綜合自動化系統、智能高低壓開關柜、低壓配電自動化系統、建筑能源監控系統等重要變配電場合。
產品特點
● MODBUS-RTU、DLT-645雙通訊協議自適應。
● 一路漏電流測量功能，實現漏電監測。
● 最高64次諧波分析功能。
● 復費率計量、事件記錄功能。
● 4-20mA輸出、開關量輸入、繼電器輸出、脈沖輸出等功能可選。
● 可接入無線測溫傳感器，實現對柜內電氣接點溫度的實時監測。
技術參數
|
工作電源
|
AC/DC220V
|
|
工作溫度
|
-25℃~75℃
|
|
無線頻率
|
2.4G/433M
|
|
接入傳感器數量
|
最多可接入24只無線測溫傳感器
|
|
顯示方式
|
段碼液晶，帶背光
|
|
通訊接口
|
RS485(MODBUS-RTU與DLT-645協議自適應，可選配2路)
|
|
測量功能
|
三相電壓、三相電流、功率、功率因數、頻率
|
|
計量功能
|
有功電能、無功電能、復費率統計功能（選配）
|
|
諧波分析
|
32次/52次/64次（選配）
|
|
事件記錄
|
100條事件記錄（選配）
|
|
外形尺寸
|
96×96mm
|
|
安裝方式
|
嵌入式安裝（開孔尺寸91×91mm）
|
