產品概述
YY-SC-X多功能諧波表采用現代的微處理器和數字信號處理技術設計而成。主要功能包括電網參數的實時測量，有功、無功、視在電能的計量，電能脈沖輸出，模擬量輸出、諧波分析，復費率統計，事件記錄等功能。該系列儀表具有豐富的通信接口，可選配雙路RS485、LORA、以太網等多種通信功能。
產品功能配置
功能
配置說明
外形尺寸
72×72
80×80
96×96
面板開孔尺寸
67×67
76×76
91×91
深度
70
70
85
電流
√
√
√
電壓
√
√
√
有功功率
√
√
√
無功功率
√
√
√
視在功率
√
√
√
功率因數
√
√
√
頻率
√
√
√
有功電能
√
√
√
無功電能
√
√
√
視在電能
√
√
√
RS485通訊(第1路)
標配(MODBUS-RTU與DTL-645規約自適應)
實時時鐘
√
工作電源
AC85~265V/DC110~370V
選
配
功
能
繼電器輸出路數
1
2
4
開關量輸入路數
2①
3②
4
4-20mA模擬量輸出路數
2①
3②
3
脈沖輸出
/
/
√
RS485通訊(第2路) ③
選配(MODBUS-RTU與DTL-645規約自適應)
LORA通訊③
選配
以太網③
選配
復費率
選配
諧波分析
選配(32次/52次/64次)
事件記錄
選配(100條事件記錄)
標注說明：
①開關量和模擬量端子復用，在選配這兩種功能時只能選擇其中一種。
②開關量和模擬量端子復用，在選配這兩種功能時只能選擇其中一種，同時這兩種功能選配路數超過2路時，RS485功能不可選配。
③LORA通訊、第2路RS485、以太網三種功能只能選配其中一種，同時72和80外形儀表的第2路RS485端子與開關量/模擬量端子復用，選配了第2路RS485后，開關量和模擬量不可用。

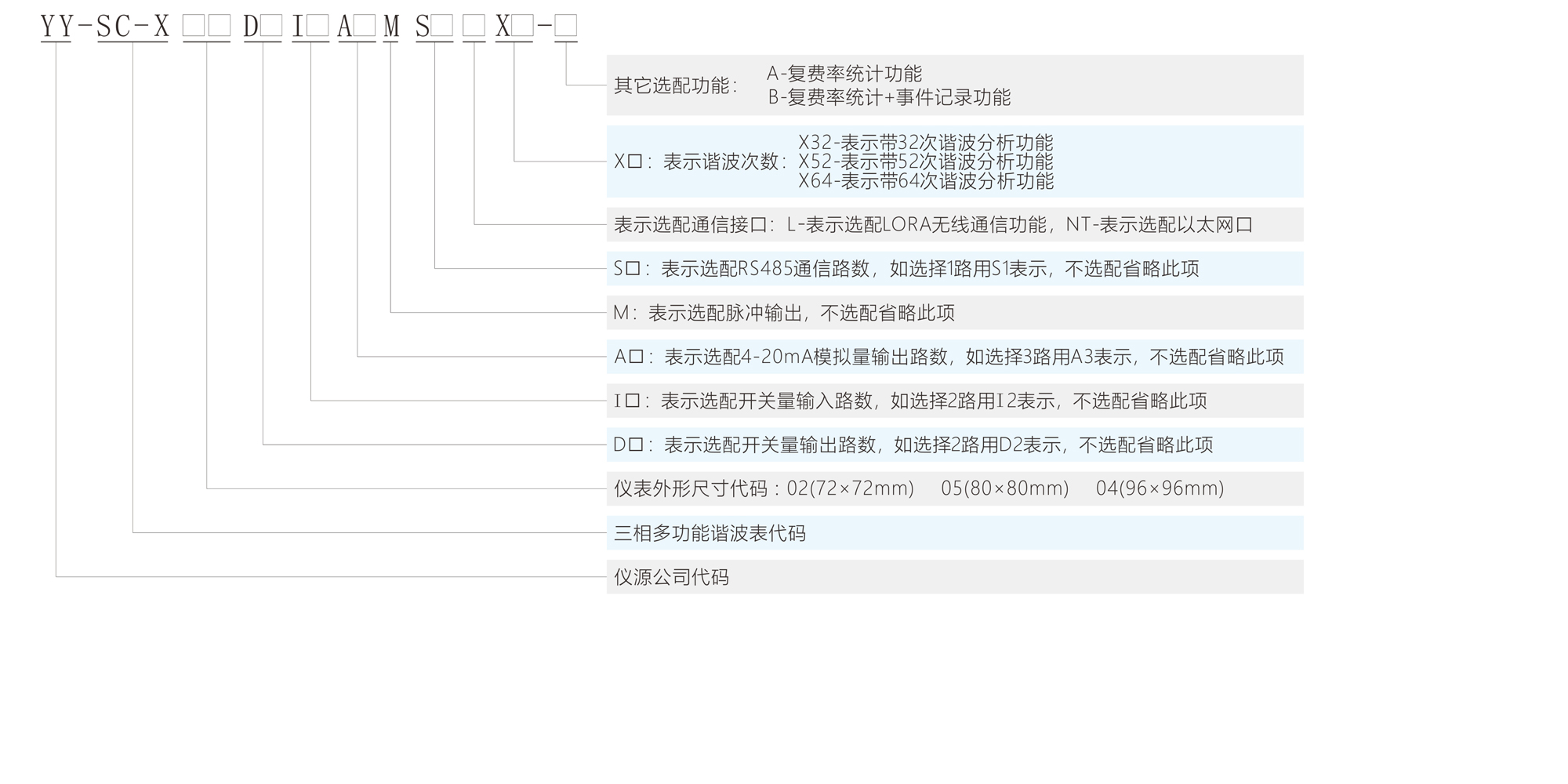

產品選型
