SF6氣體泄漏在線監測系統概述
珠海儀源電力自主研發的YY-SF6-A型SF6氣體泄漏在線監測系統采用最新傳感器技術，選用進口高穩定的氧氣和SF6氣體傳感器，連續檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能連續進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。

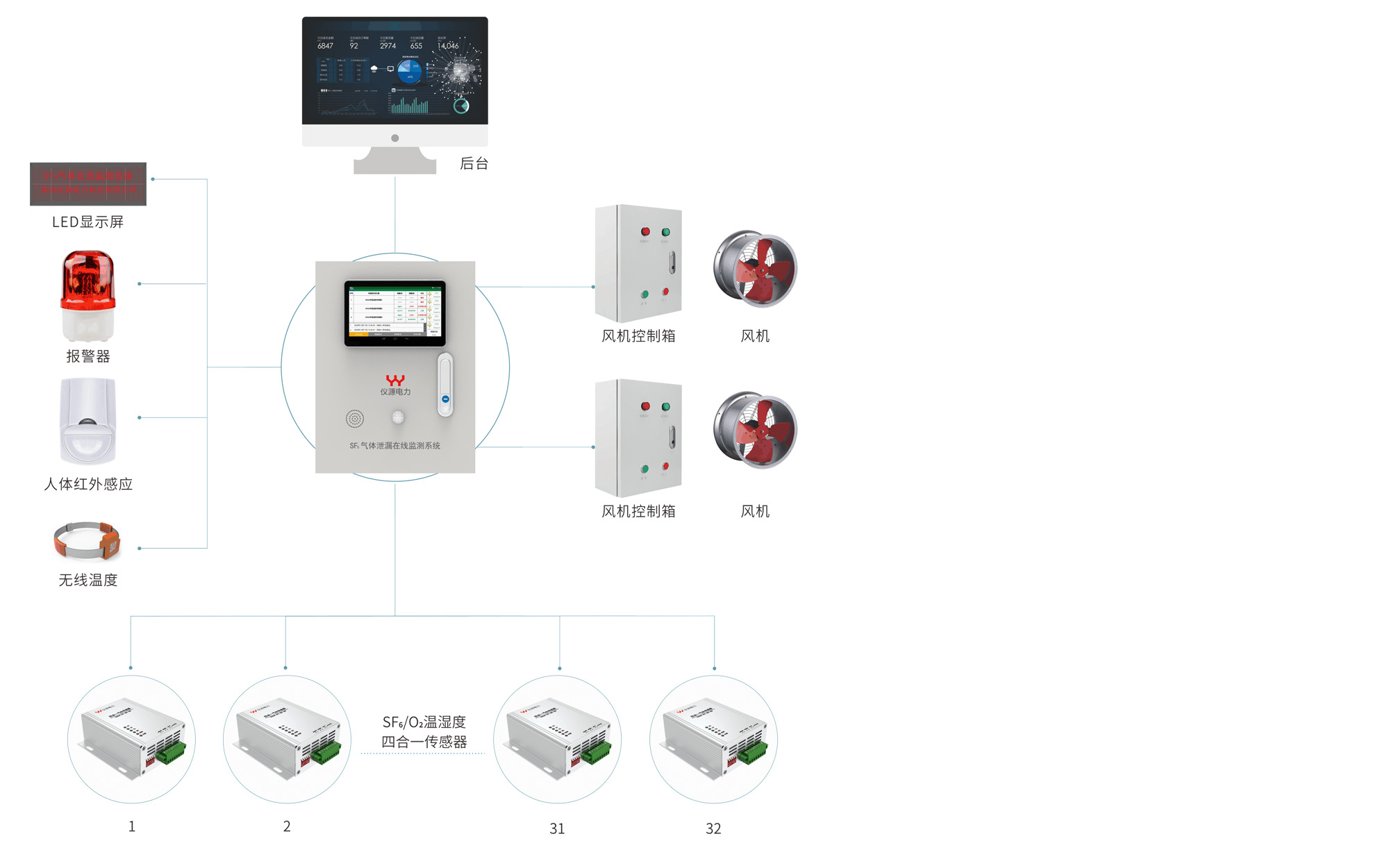

系統結構
SF6泄漏在線監測報警系統主要由四部分組成：系統主機、四合一傳感器、外圍設備和遠程監控系統。四合一傳感器負責GIS室氣體濃度數據采集以及溫濕度的數據采集，并進行A/D轉換，傳送給系統主機，主機對傳送來的數據分析、比較、判斷，并進行相應的運算處理程序。外圍設備（包括聲光報警器、紅外線移動探測器，風機控制器等），遠程監控系統由終端數據處理模塊、驅動軟件、上位機等組成，此監控系統由用戶自選。
當GIS室內環境中SF6氣體濃度或氧氣含量發生變化時，四合一氣體傳感器能捕捉到這一變化，并將檢測到的變化量數據轉換成數字信號，通過RS－485總線傳送到系統主機，系統主機將采集器傳來的采集數據通過運算分析存儲、處理作出判斷。當SF6濃度超過設定報警值（出廠默認值：1000PPM）時報警并顯示數值。并當O2含量低于設定報警值（出廠默認值：18%）時，報警并顯示數值，同時控制相關部件動作（報警，啟、停風機、語音提示等）。
系統特點
? 溫濕度、氧氣O2、六氟化硫SF6四和一設計；
? 觸摸屏大液晶顯示設計；
? 可帶開關柜節點在線測溫功能；
? 可根據用戶需求擴展氣體傳感器和其他功能；
? 可編制5路獨立通風系統；
? GIS室任意門進入均可獲得語音提示，強制通風；
? RS485、LoRa、RJ45網口、4G等多種通訊方式。
