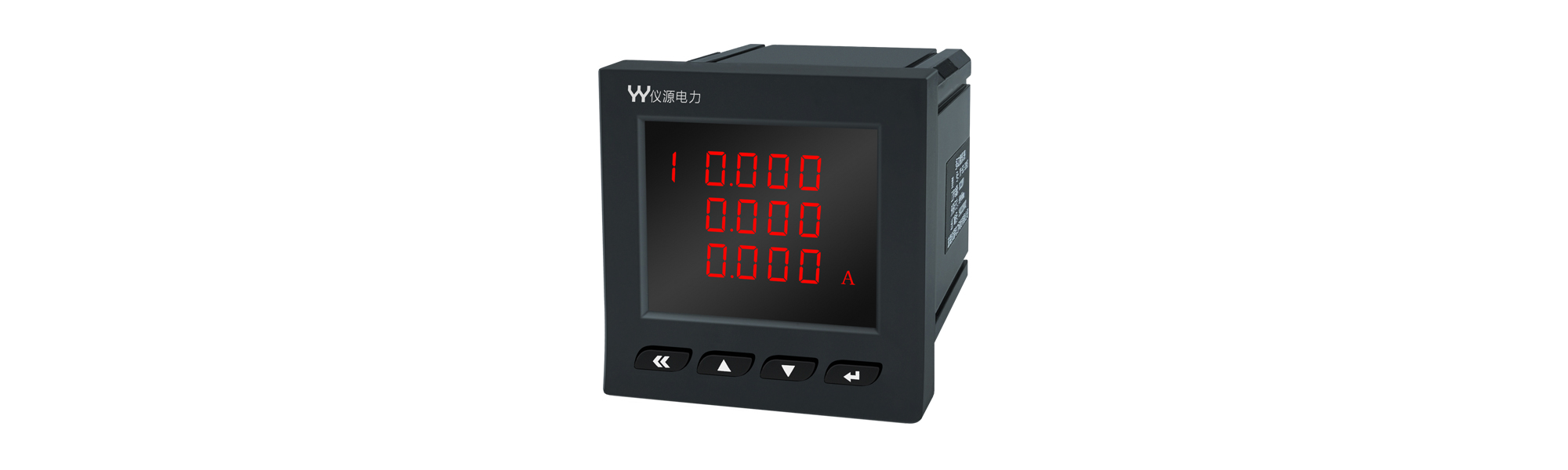

產品概述
YY-SE系列三相電力儀表是集高精度電力參數測量、電能計量、開關量輸入、繼電器輸出、模擬量輸出及網絡通訊為一體的數字式電力儀表。儀表采用嵌入式安裝，外形美觀、運行可靠，現場接線與操作方便?？蓮V泛應用于變電站綜合自動化系統、智能高低壓開關柜、低壓配電自動化系統、建筑能源監控系統等重要變配電場合。
產品功能配置
|
功能
|
配置說明
|
|
外形尺寸
|
72×72
|
80×80
|
96×96
|
|
面板開孔尺寸
|
67×67
|
76×76
|
91×91
|
|
深度
|
70
|
70
|
85
|
|
電流
|
√
|
√
|
√
|
|
電壓
|
√
|
√
|
√
|
|
有功功率
|
√
|
√
|
√
|
|
無功功率
|
√
|
√
|
√
|
|
視在功率
|
√
|
√
|
√
|
|
功率因數
|
√
|
√
|
√
|
|
頻率
|
√
|
√
|
√
|
|
有功電能
|
√
|
√
|
√
|
|
無功電能
|
√
|
√
|
√
|
|
視在電能
|
√
|
√
|
√
|
|
RS485通訊(第1路)
|
多功能儀表標配1路RS485通訊
|
|
工作電源
|
AC85~265V/DC110~370V
|
|
選
配
功
能
|
繼電器輸出路數
|
1
|
2
|
4
|
|
開關量輸入路數
|
2①
|
3②
|
4
|
|
4-20mA模擬量輸出路數
|
2①
|
3②
|
3
|
|
脈沖輸出
|
/
|
/
|
√
|
|
RS485通訊(第2路) ③
|
選配
|
|
LORA通訊③
|
選配
|
|
1路漏電流測量
|
選配
|
|
蜂鳴報警
|
選配
|
|
標注說明：
①開關量和模擬量端子復用，在選配這兩種功能時只能選擇其中一種。
②開關量和模擬量端子復用，在選配這兩種功能時只能選擇其中一種，同時這兩種功能選配路數超過2路時，RS485功能不可選配。
③LORA通訊和第2路RS485通訊只能選配其中一種，同時72和80外形儀表的第2路RS485端子與開關量/模擬量端子復用，選配了第2路RS485后，開關量和模擬量不可用。
|

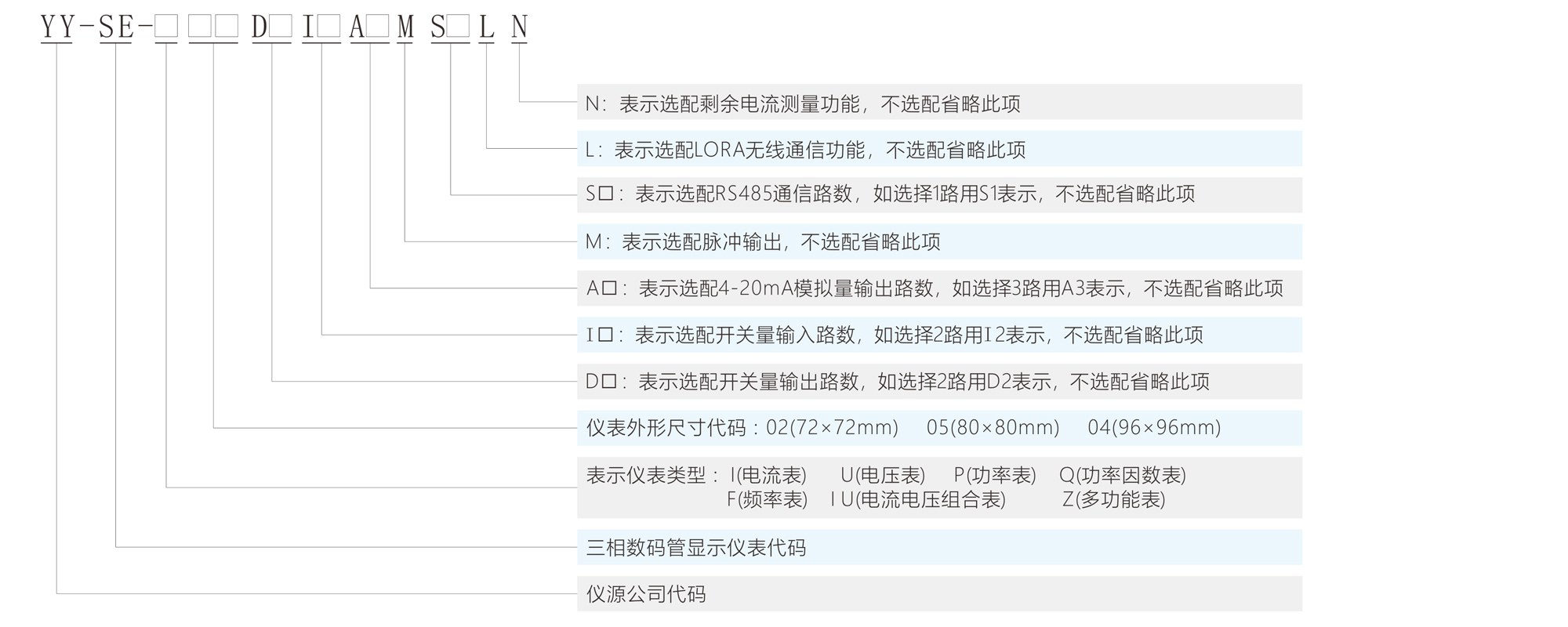

產品選型
